Реле з затримкою на відключення (1-3600с, реле 10А) РВЗ-10-Н

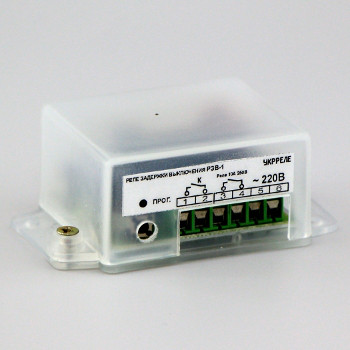

Реле затримки (таймер) виключення в корпусі для накладного монтажу РЗВ-10/Н.

Призначення таймера:

Таймер включення / виключення, реле часу з затримкою відключення РВЗ-10/Н в корпусі для накладного монтажу служить для формування тимчасової затримки на відключення навантаження в різних технологічних, виробничих та господарських процесах, де дозволяють його конструктивні особливості.

Функціональні можливості:

• Відключення різних енергоспоживачів з заданої користувачем тимчасовою затримкою;
• Збереження значення затримки при відключенні живлення;
• Можливість встановити затримку від 1 секунди до 3600 секунд;
• 1 релейний вихід з нормально відкритим контактом.

Принцип роботи таймера:

При замиканні контакту До контакти реле замикаються, про що сигналізують постійно палаючі світлодіоди. При розмиканні контакту До відраховується встановлена затримка (один світлодіод починає блимати), по закінченні якого контакти реле розмикаються (обидва світлодіода гаснуть). Якщо під час відліку затримки на відключення повторно замкнути контакт До, один світлодіод починає горіти постійно (відлік затримки переривається). При наступному розмиканні контакту До відлік затримки на відключення починається заново.
Установка значення часу затримки:
Коротке натискання кнопки ПРОГ запускає процес програмування часу затримки на відключення. Контакти реле замикаються, один світлодіод горить постійно, інший блимає. Після відліку необхідної затримки необхідно повторно натиснути на кнопку ПРОГ. Контакти реле розмикаються, світлодіоди гаснуть, значення записується в енергонезалежну пам'ять приладу. Надалі при замиканні і наступному розмиканні контакту До відраховуватиметься значення затримки вже збережене в пам'яті. Мінімальне значення - 1с (якщо кнопка ПРОГ буде натиснута двічі з інтервалом менше 1с, в пам'ять все одно заноситься значення 1с). Максимальне значення - 60хв (3600с) (якщо кнопка ПРОГ буде натиснута один раз, після закінчення 3600с в пам'ять заноситься це значення, контакти реле розмикаються світлодіоди гаснуть).

Технічні характеристики таймера:

Схема підключення:

Варіанти застосування:

• організація відключення освітлення із заданою затримкою на сходових площадках і маршах, і т. п.
• організація відключення вентиляції із заданою затримкою в санвузлах та ванних кімнатах і т. п.

Комплект поставки:

Установка:

• Прилад призначений для установки усередині приміщень. Нормальна робота гарантується при температурі навколишнього середовища в діапазоні від +5°С до +50°С і відносній вологості від 30 до 80%. При установці в приміщеннях з підвищеною вологістю (ванна кімната, кухня, туалет, басейн, сауна тощо), прилад необхідно захистити від впливу пилу і вологи зі ступенем захисту не менше ІР54 (згідно ГОСТ 14254 — пиловологозахищене; захист від бризок, що падають в будь-якому напрямку).
• Для захисту від коротких замикань і перевантажень в ланцюзі необхідно встановлювати автоматичний вимикач (АВ). Встановлюється в розрив фазного проводу. Номінал не повинен перевищувати максимальний струм навантаження приладу.
• Для захисту людини від ураження струмом витоку в ланцюг встановлюється пристрій захисного відключення (УЗО).
• Для захисту від перенапруг, викликаних розрядами блискавок використовуються грозозахисні розрядники.
• Переріз проводів, що підключаються має відповідати величині електричного струму, споживаного навантаженням.

Заходи безпеки:

• Підключається навантаження не повинна перевищувати значення, вказані в даному технічних характеристиках, так як це може викликати перегрів контактної групи і стати причиною загоряння.
• У приладі використовується небезпечна для життя напруга. При усуненні несправностей, технічному обслуговуванні, монтажі (демонтажі) приладу необхідно відключати прилад і підключені до нього пристрої від мережі, а також діяти відповідно до «Правил Пристрою Електроустановок».
• Не включайте в мережу прилад в розібраному вигляді.
• Монтаж, технічне обслуговування і ремонт приладу повинні проводитися тільки кваліфікованими фахівцями.
• Прилад не призначений для експлуатації в умовах трясіння і ударів.
• Не допускається попадання вологи на вхідні контакти клемних блоків і внутрішні елементи.
• Забороняється використання приладу у вибухонебезпечних середовищах.
• Забороняється використання приладу в агресивних середовищах з вмістом в атмосфері парів кислот, лугів, масел, а також газів, що викликають корозію електричної схеми приладу.
• При експлуатації і технічному обслуговуванні необхідно дотримуватись вимог ГОСТ 12.3.019-80, «Правил безпечної експлуатації електроустановок споживачів» і «Правил техніки безпеки при експлуатації електроустановок споживачів».
• Не зберігайте та не використовуйте прилад в запилених приміщеннях.
