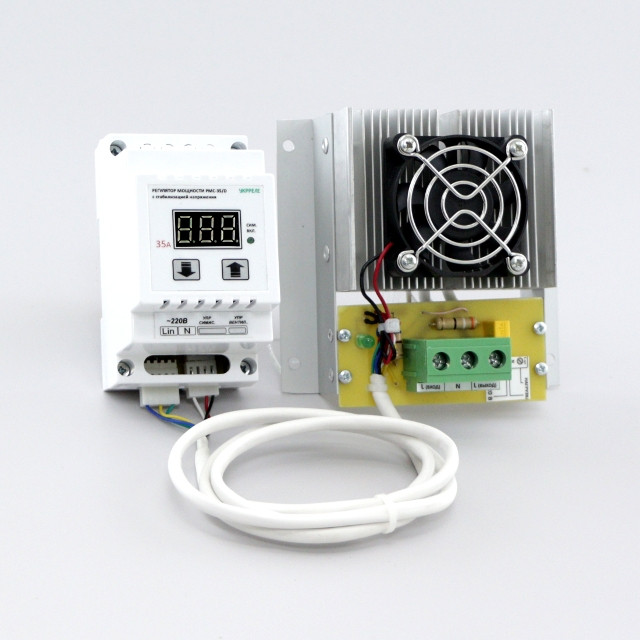

Цифровий регулятор потужності. Управління кнопками або ручкою потенціометра. Два способи регулювання (фазове, числоімпульсний). Крок індикації та регулювання 1%. Максимальне навантаження: 35 А. Зовнішній симісторний блок. Примусова вентиляція. Корпус на DIN-рейку (3 посадочних місця).
Симісторний Регулятор потужності цифрової на DIN-рейку РМ-35/D
Функціональні можливості:
- індикація встановленої потужності на світлодіодному індикаторі;
- збереження параметрів при відключенні живлення в енергонезалежній пам'яті;
- світлодіодний індикатор подачі напруги на підключене навантаження;
- вибір способу регулювання (фазове або числоімпульсний);
- три варіанти стану регулятора при відключенні живлення;
- управління за допомогою кнопок на передній панелі, або за допомогою ручки зовнішнього потенціометра;
- установка діапазону регулювання.
Способи регулювання:
Регулювання потужності зміною кута (фази) відкривання симістора (Phase Angle) – потужність в навантаженні пропорційна часу відкритого стану симістора всередині напівперіоду мережевої напруги;
Сімістор включається в момент переходу через нуль напруги (Zero Crossing) на весь період. Потужність в навантаженні пропорційна співвідношенню числа періодів у включеному і вимкненому стані.
Технічні характеристики:
- межі регулювання: від 0 до 100%;
- режими регулювання: числоимпульсный, фазовий;
- комутована здатність симістора: 35 А;
- вентиляція: примусовий;
- напруга живлення: ~ 220 B;
- дискретність (крок регулювання): 1 %;
- кількість розрядів цифрового індикатора: 3;
- висота цифр світлодіодного індикатора: 10 мм;
- споживана потужність: не більше 2 Вт;
- температура навколишнього середовища: від + 5 ° до + 50 °С;
- розмір регулятора: 90х52х65 мм;
- розмір симісторного блоку: 90х122х64 мм.
Область застосування:
Регулятор потужності призначений для плавного регулювання потужності ламп, нагрівачів і деяких інших типів навантажень змінного струму.
Внимание:
• нельзя использовать для управления электродвигателями - регулятор мощности не заменяет частотный преобразователь;
• симісторный регулятор мощности нельзя использовать для работы с постоянным током.
