Цифровий Терморегулятор симісторний на DIN-рейку (-40°...+110°, симістор 6А) РТУ-6-Д-NTC

Цифровий терморегулятор. Крок виміру і регулювання температури 0,1 °С. Управління навантаження сімістором (макс. 6 А). Три варіанти регулювання (двопозиційне, імпульсне, фазове). Три логіки роботи (нагрівання, охолодження, вікно). Корпус з кріпленням на DIN-рейку ( займає 3 модуля ).

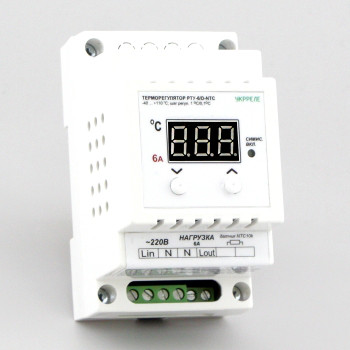

Терморегулятор симісторний цифровий РТУ-6/D-NTC.

Терморегулятор проводить вимірювання температури і постійно утримує температуру робочого середовища шляхом управління зовнішніми нагрівальними агрегатами. Терморегулятор призначений для управління різними процесами, з відповідним температурним діапазоном, де дозволяють конструктивні особливості і характеристики приладу. Прилад може керувати як нагрівальними, так і охолоджувальними пристроями.

Режими регулювання:

• Фазове регулювання.
  У даному режимі управління процесом здійснюється шляхом зниження потужності навантаження. Потужність змінюється в діапазоні від встановленого нижнього до встановленої верхньої порогів (де пороги є відносними значеннями 0% і 100%), таким чином, щоб система уровновесилась в одній точці, де коливання температури стануть мінімальними.
• Імпульсне регулювання.
  Подача напруги на навантаження короткими імпульсами всередині діапазону, встановленого нижнім і верхнім порогами.
• Двопозиційне регулювання.
  Включення по одному порогу, виключення з іншого (в залежності від обраної логіки роботи).

Логіки роботи:

Твп - встановлений верхній поріг регулювання температури.
Тнв - встановлений нижній поріг регулювання температури.

• «Нагрів»: при досягненні температури Твп відбудеться відключення навантаження, при охолодженні до температури Тнп навантаження знову включиться. (Якщо при первісному включенні поточна температура на датчику буде більше встановленого Тнп і менше встановленого Твп, навантаження буде вимкнено до тих пір, поки температура не опуститься до Тнп, при якій навантаження включиться).
• «Охолодження»: при досягненні температури Тнп відбудеться відключення навантаження, при нагріванні до температури Твп навантаження знову включиться. (Якщо при первісному включенні поточна температура на датчику буде більше встановленого Тнп і менше встановленого Твп, навантаження буде вимкнено до тих пір, поки температура не підніметься до Твп, при якій навантаження включиться).
• «Вікно»: навантаження включено тільки тоді, коли поточна температура датчика знаходиться всередині діапазону, зазначеного порогами Твн і Тнп.

Технічні характеристики:

• межі регулювання температур: від -40 °C до + 110,0 °С;
• три логіки роботи: нагрівання, охолодження, вікно;
• три режими регулювання: двопозиційне, імпульсне, фазове;
• комутована здатність симістора: 6 А;
• вентиляція симістора: природний;
• напруга живлення: ~220 B;
• датчик температури: аналоговий NTC;
• можлива погрішність виміру: 0,5 °С;
• дискретність: 0,1 °С;
• кількість розрядів цифрового індикатора: 3;
• висота цифр світлодіодного індикатора: 10 мм;
• споживана потужність: не більше 1 Вт;
• температура навколишнього середовища: від + 5 °C до + 50 °С;
• розмір корпусу: 90х52х65 мм.
