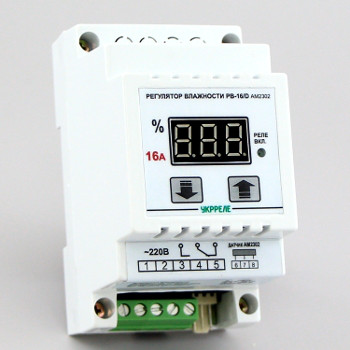

Регулятор вологості повітря цифрової на DIN-рейку РВ-16/D-AM2302.
Принцип роботи регулятора вологості:
Прилад призначений для вимірювання та автоматичного підтримання вологості в заданому діапазоні в різних системах клімат-контролю (для інкубаторів, для теплиць, для приміщень) та інших технологічних процесах, де дозволяють конструктивні особливості. Може управляти різними зволожувачами або осушувачами повітря. Регулювання вологості повітря відбувається за рахунок двох порогів (нижній і верхній), які змінюються в діапазоні від 0% до 99.9%. Регулятор вологості виконаний в корпусі на DIN-рейку, зволожувач або осушувач, а також живлення приладу, підключається на клемну колодку, яка розташована на нижній частині регулятора вологості. В режимі роботи регулятора вологості, на цифровому індикаторі постійно відображається поточна вологість на датчику.
Функціональні можливості регулятора:
- Індикація поточної відносної вологості повітря на світлодіодному індикаторі;
- Збереження параметрів при відключенні живлення в енергонезалежній пам'яті;
- Світлодіодний індикатор подачі напруги на підключене навантаження;
- Вибір режиму роботи («Зволоження», «Осушення», «Вікно»);
- Калібрування показань датчика вологості.
Режими роботи:
- Зволоження - при досягненні заданого верхнього порогу навантаження відключається, при зниженні до заданого нижнього порогу навантаження включається назад;
- Осушення - при досягненні заданого верхнього порогу навантаження включається, при зниженні до заданого нижнього порогу навантаження відключається;
- Вікно - реле включено, коли вологість на датчику знаходиться всередині діапазону, зазначеного нижнім і верхнім порогами;
Технічні характеристики регулятора вологості повітря:
| Датчик вологості повітря (в комплекті) |
зовнішній цифровий AM2302 |
| Довжина з'єднувального кабелю датчика |
≈ 2м |
| Діапазон регулювання вологості |
0 ... 99.9% |
| Можлива погрішність виміру |
3.5% |
| Дискретність установки значень |
0.1% |
| Кількість розрядів цифрового індикатора |
3 |
| Висота цифр світлодіодного індикатора |
10мм |
| Напруга живлення |
220В, 50Гц |
| Тип вихідного пристрою |
реле |
| Максимальний струм навантаження |
16А |
| Номінальна потужність навантаження |
2800Вт |
| Режим роботи пристрою |
безперервний |
| Споживана приладом потужність |
не більше 3Вт |
| Температура навколишнього середовища |
+5...+50°С |
| Розмір корпусу (В*Ш*Г) |
90*52*65мм |
| Маса приладу в упаковці |
200г |
| Ступінь захисту |
IP20 |
| Механічний ресурс реле |
1000000 циклів |
| Електричний ресурс реле |
100000 циклів |
Установка:
- Прибор предназначен для установки внутри помещений. Нормальная работа гарантируется при температуре окружающей среды в диапазоне от +5°С до +50°С и относительной влажности от 30 до 80%. При установке в помещениях с повышенной влажностью (ванная комната, кухня, туалет, бассейн, сауна и т.д.), прибор необходимо защитить от воздействия пыли и влаги со степенью защиты не менее IP54 (согласно ГОСТ 14254 — пылезащищенное; защита от брызг, падающих в любом направлении).
- Для захисту від коротких замикань і перевантажень в ланцюзі необхідно встановлювати автоматичний вимикач (АВ). Встановлюється в розрив фазного проводу. Номінал не повинен перевищувати максимальний струм навантаження приладу.
- Для захисту людини від ураження струмом витоку в ланцюг встановлюється пристрій захисного відключення (УЗО).
- Для захисту від перенапруг, викликаних розрядами блискавок використовуються грозозахисні розрядники.
- Переріз проводів, що підключаються має відповідати величині електричного струму, споживаного навантаженням.
Заходи безпеки:
- Підключається навантаження не повинна перевищувати значення, вказані в технічних характеристиках, так як це може викликати перегрів контактної групи і стати причиною загоряння.
- У приладі використовується небезпечна для життя напруга. При усуненні несправностей, технічному обслуговуванні, монтажі (демонтажі) приладу необхідно відключати прилад і підключені до нього пристрої від мережі, а також діяти відповідно до «Правил Пристрою Електроустановок».
- Не включайте в мережу прилад в розібраному вигляді.
- Монтаж, технічне обслуговування і ремонт приладу повинні проводитися тільки кваліфікованими фахівцями.
- Прилад не призначений для експлуатації в умовах трясіння і ударів.
- Не допускається попадання вологи на вхідні контакти клемних блоків і внутрішні елементи.
- Забороняється використання приладу у вибухонебезпечних середовищах.
- Забороняється використання приладу в агресивних середовищах з вмістом в атмосфері парів кислот, лугів, масел, а також газів, що викликають корозію електричної схеми приладу.
- При експлуатації і технічному обслуговуванні необхідно дотримуватись вимог ГОСТ 12.3.019-80, «Правил безпечної експлуатації електроустановок споживачів» і «Правил техніки безпеки при експлуатації електроустановок споживачів».
- Не зберігайте та не використовуйте прилад в запилених приміщеннях.
Можна застосовувати як:
- регулятор вологості для інкубатора;
- регулятор вологості для тераріуму;
- регулятор вологості для житлових та складських приміщень.
Комплект поставки:
| Регулятор вологості повітря РВ-16/D-AM2302 |
1шт |
| Датчик вологості AM2302 |
1шт |
| Інструкція |
1шт |
| Пакувальна коробка |
1шт |
